真円度、材料の節約に

タコ足形ゲートブシュ

こんなお悩み・課題はありませんか?

  • 真円度を出したい
  • 金型をコンパクトにしたい

なぜ、タコ足形ゲートブシュを採用することにより
様々な課題が解決できるようになるのか?

理由
1

従来のピンゲートブシュは、複数設ける際は離れた位置にゲートブシュを設けていましたが、ゲートの数が増えた分だけ「2次スプルーの削減」、「ランナーを極端に短くできる」ため大幅な材料削減につながります。

理由
2

内部の穴から注入できる構造の為、上面にゲート傷が認めれない製品に有効です。
(側面タイプ、裏面タイプ)

理由
3

製品の内側から樹脂を注入出来るため、コンパクトな金型を作ることができます。
また、型代も安価になり、ランナー長も短くなるため材料の節約になります。

タコ足形ゲートブシュの導入メリット

材料削減

2次スプルーブシュを一つにすることが出来るので、従来のピンゲートに比べ、2次スプルーブシュや材料の削減につながります。

タコ足形ゲートブシュの構造

上面タイプ
1本のゲートブシュから多点にゲートが作られる。

側面タイプ
固定側の2次スプルーブシュと可動側のタコ足形ゲートブシュで構成されます。

裏面タイプ
固定側の2次スプルーブシュと可動側のタコ足形ゲートブシュで構成されます。

製品仕様・技術資料

品名横のクリックで詳細が表示されます。

上面タイプ

※画像クリックで詳細確認
※画像クリックで詳細確認

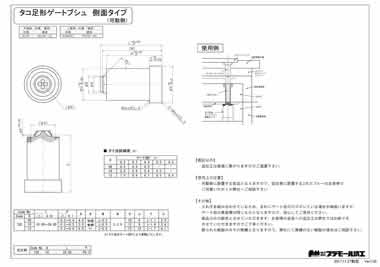

側面タイプ

※画像クリックで詳細確認
※画像クリックで詳細確認

裏面タイプ

※画像クリックで詳細確認
※画像クリックで詳細確認
タコ足形ゲートブシュのリーフレット
準備中
技術資料:真円度測定
技術資料:樹脂流動解析
技術資料:タコ足形ゲート展開図

タコ足形ゲートブシュの効果的な使用方法・使い方

タコ足形ゲートブシュ使用に関して

その他のよくある質問

商品の価格はどうやって調べればいいですか?
ホームページ上の各商品名をクリックすると、各タイプごとに価格表が明示されています。
どこで購入購入できますか?
直販を行っています。正式な代理店制度は行っておりません。 取引口座が無いと発注出来ない場合は、現在お取引頂いている業者経由でも受注致します。
代金の支払方法はどうなりますか?
社内規定が有りますのでご連絡願います。
価格は安くなりませんか?
本数に応じた割引率を明示してあります。どちらのお客様にも値引きをせず納入しています。
全く効果が無かった場合は、返金可能ですか?
ラジエタースプルー以外は当社商品に明らかな瑕疵があった場合のみ返金対象となります。
規定された精度が満足されていない場合は返品可能ですか?
規定外の精度であれば、早急に製作し再納入いたします。
注文後のキャンセルはできますか?
注文当日のキャンセルは出来ます。翌日以降は(50%~)有償になります。 製作途中の商品は発送出来ません。全て完成品でお届けします。キャンセル規定.pdf
海外取引は可能ですか?
海外取引は可能です。税金の問題など色々と手続きが必要なのでお気軽にご相談ください。
海外に直送できますか?
現在も直送は行っております。相手国によっては輸出が困難な場合があるので調査が必要です。 ご連絡頂ければ対応いたします。
