圧倒的な排気力 究極のガス抜き

スーパーガストース

・2023年1月より価格を改定致しました。
・2023年1月よりVB、VD、VEタイプ、FE、SEタイプが追加になりました。
・2023年7月よりHE、HEVタイプが追加になりました。
・2024年3月よりSPGFEタイプは受注を停止しております。

こんなお悩み・課題はありませんか?

  • 製品不良を抑えたい
  • チョコ停を改善したい
  • コストを抑えたい
  • ガス焼けをどうにかしたい
  • ショートショットで不良を防ぎたい

スーパーガストースによる課題解決事例

なぜ、スーパーガストースを採用することにより
様々な課題が解決できるようになるのか?

理由
1

真空引きしやすい構造

多数のスリットより排出面積(表面積)が多く、スリット面全体から吸引されます。
ガス・エアを除去することで品質不良が改善されます。

理由
2

追加工が可能

スーパーガストースは追加工が出来る構造になっております。
形状に合わせたガス抜きが可能になります。

理由
3

低圧成形が可能

排気面積が広いので内圧上昇を長く抑えられます。
スーパーガストースを導入することで簡単にガスベント、エアベントができ、低圧成形が
出来るのでコンパクトな金型が出来ます。

スーパーガストースの導入メリット

生産性の向上

  • 従来のガストースよりスリットピッチが狭く、多数の微細なスリットでたくさんの表面積を確保しているので、
      抜群の排出効果があり、品質不良の改善が出来ますので生産性がアップします。

容易な真空引きが可能

  • 真空引き装置を兼用することで、スーパーガストースは金型を完全密封しなくても吸引能力が高い為、
      内圧上昇を抑えることが可能になります。
  • 強力な真空ポンプが無い場合でも簡易的な真空発生装置を使用することで十分に吸引が出来ます。

スーパーガストースの構造

スーパーガストースは、コアピンタイプ・角ブロックタイプの2種類のタイプがあり、どのタイプでもスリットピッチは0.1mmで統一されおり、多数の微細なスリットでたくさんの表面積を設けています。

スリット幅は、0.02~0.03mmから選択することが出来ます。

上面に2~3mmの追加工が可能なストレートの仕様です。
「スリット部」と「受け部」の二層から出来ており、
「受け部」でガスの通り道を確保し、排気しやすい構造になっています。

スーパーガストースの形状事例

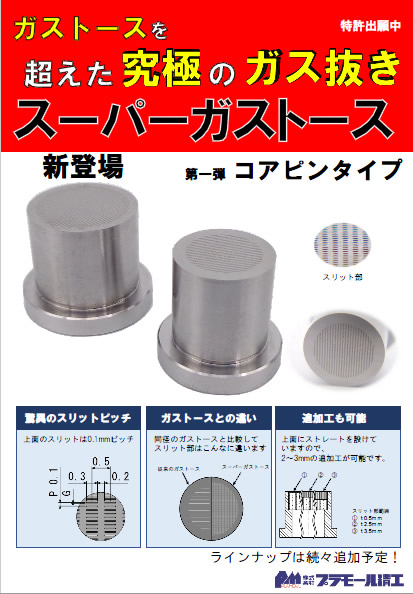

コアピンタイプ
対象:CTタイプ

詳しくはこちら

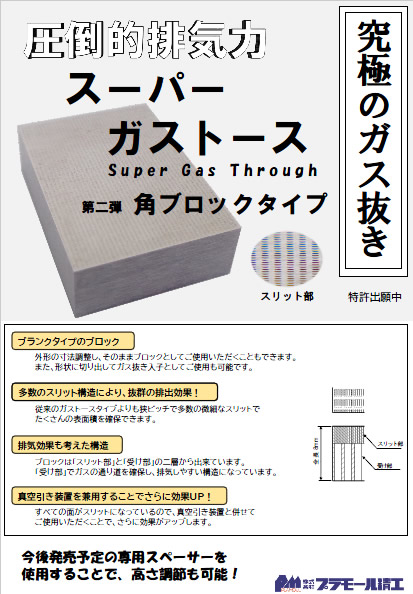

角ブロックタイプ
対象:FAタイプ

詳しくはこちら

先端部追加工可能タイプ
対象:TA、TEタイプ

詳しくはこちら

細径タイプ
対象:SA、SEタイプ

詳しくはこちら

製品仕様・技術資料

品名横のクリックで詳細が表示されます。

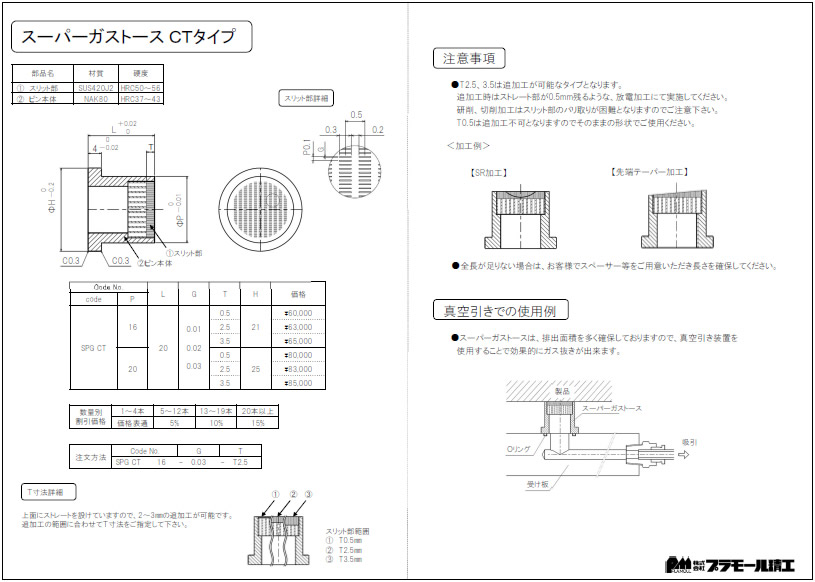

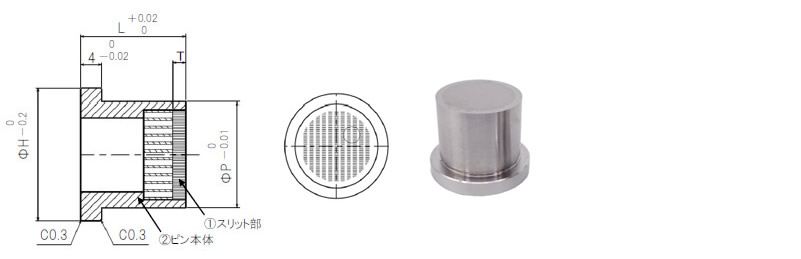

スーパーガストース CTタイプ(コアピンタイプ)スリット幅0.02~0.03mm

※画像クリックで詳細確認
※画像クリックで詳細確認

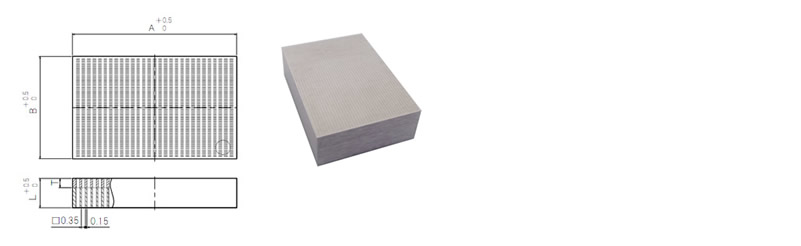

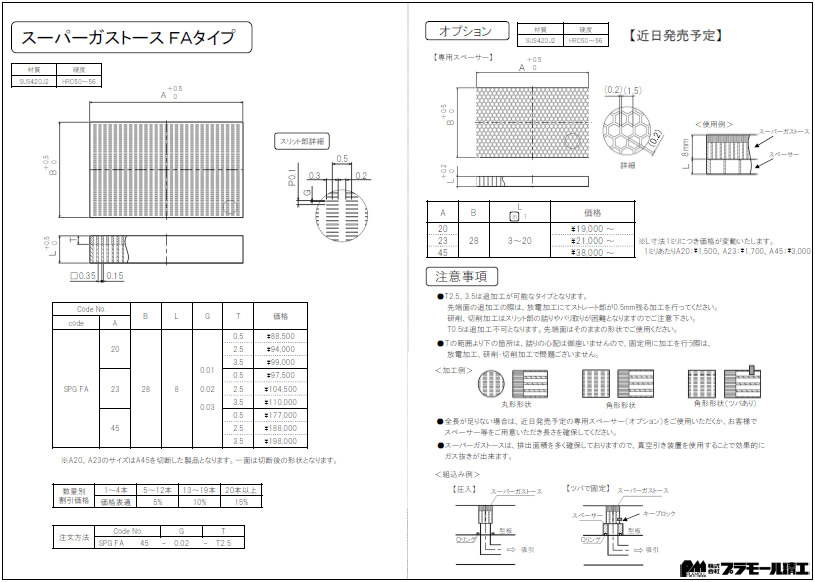

スーパーガストース FAタイプ(角ブロックタイプ)スリット幅0.02~0.03mm

※画像クリックで詳細確認
※画像クリックで詳細確認

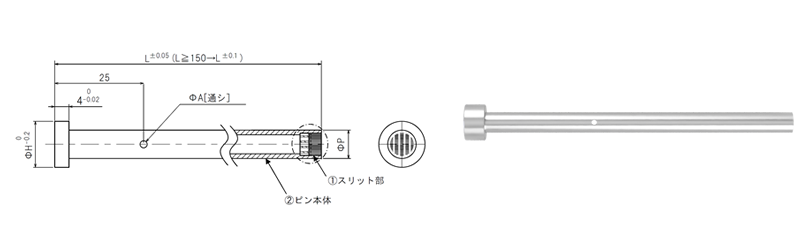

スーパーガストース TAタイプ(追加工可能タイプEピン)スリット幅0.02~0.03mm

※画像クリックで詳細確認
※画像クリックで詳細確認

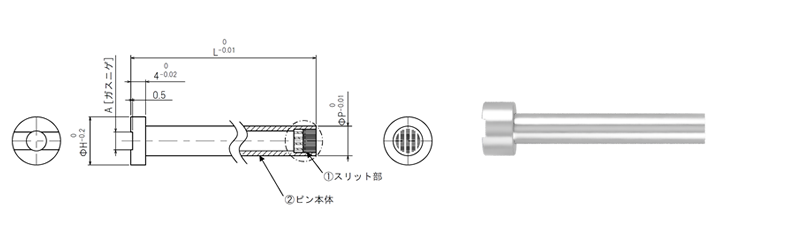

スーパーガストース TEタイプ(追加工可能タイプコアピン)スリット幅0.02~0.03mm

※画像クリックで詳細確認
※画像クリックで詳細確認

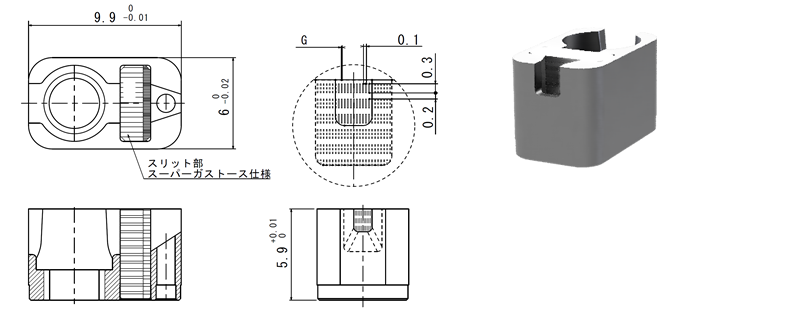

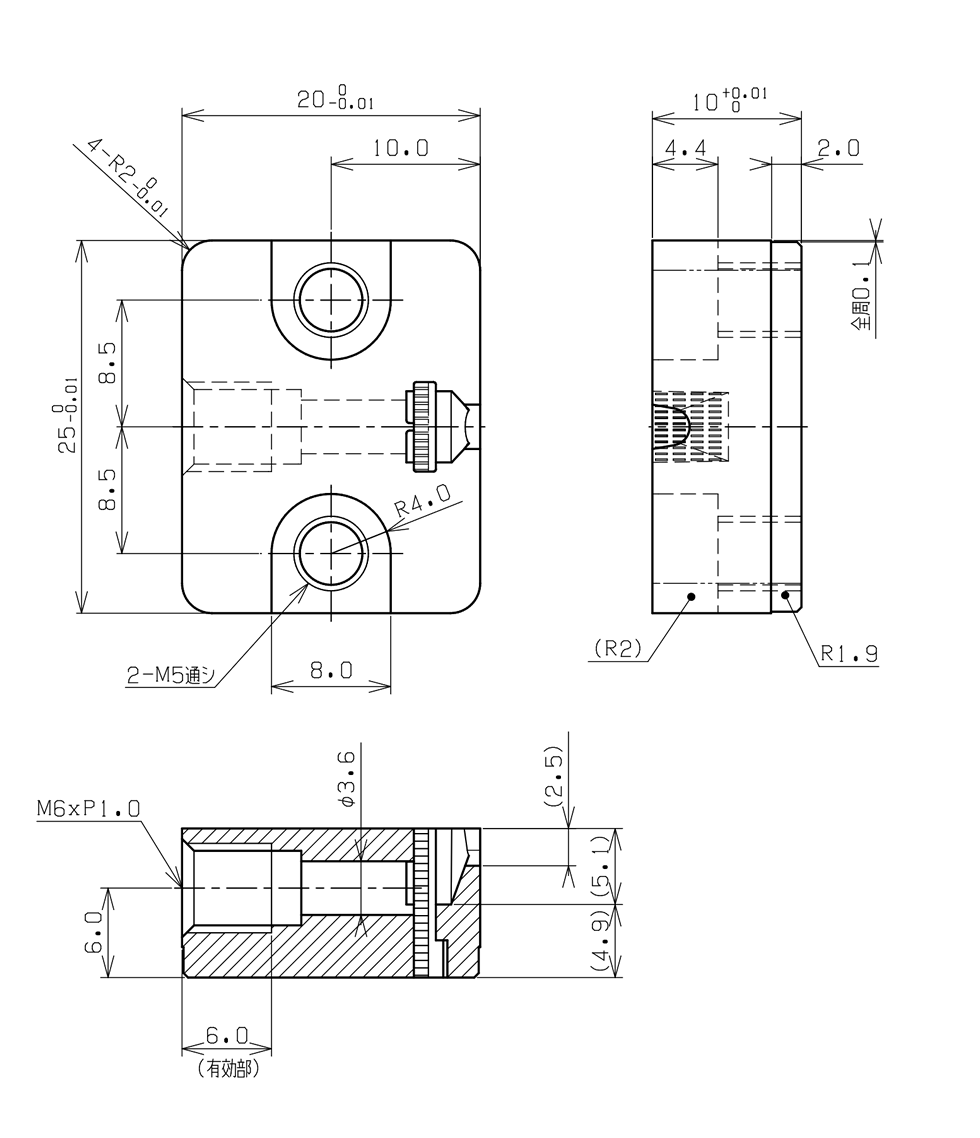

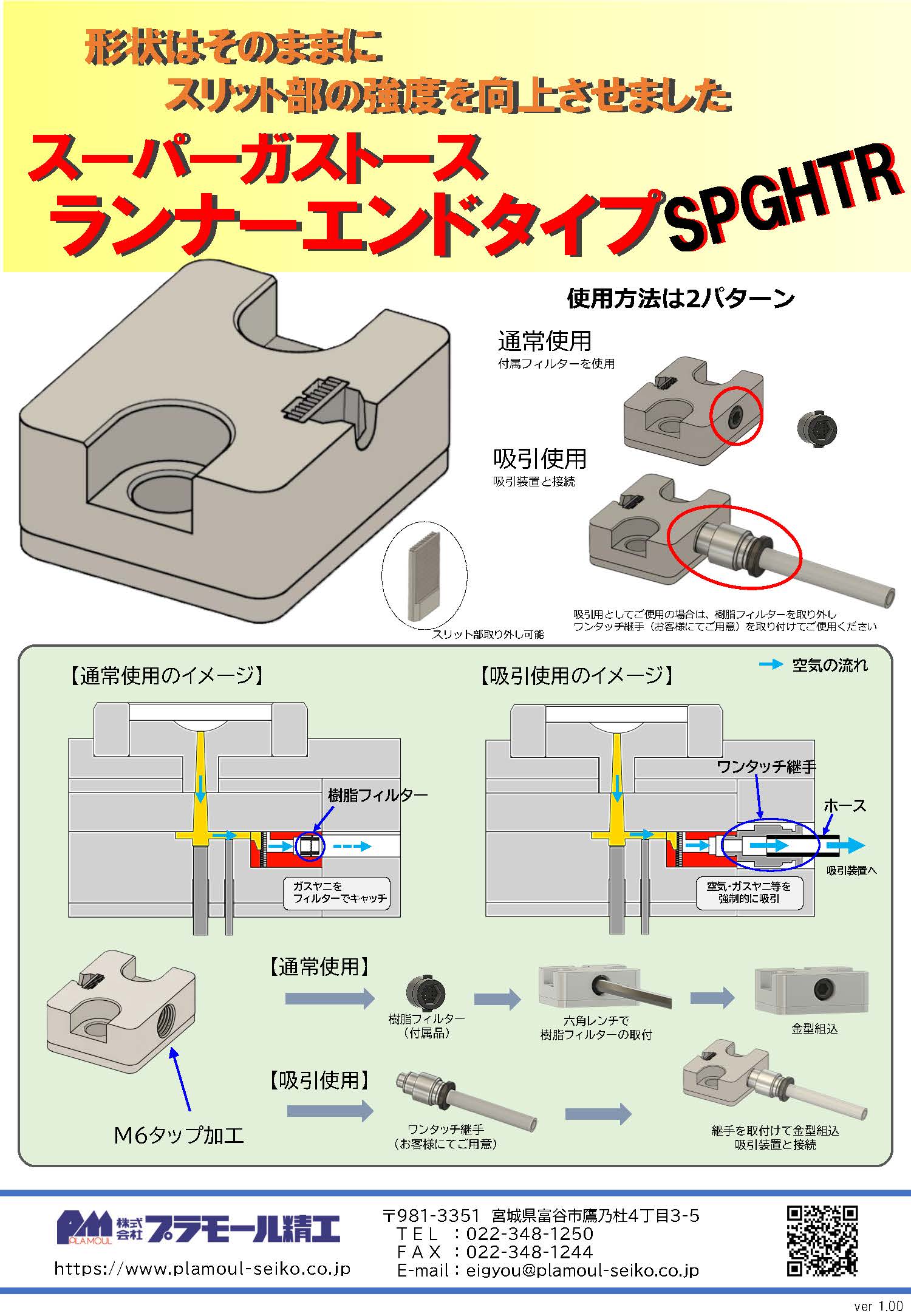

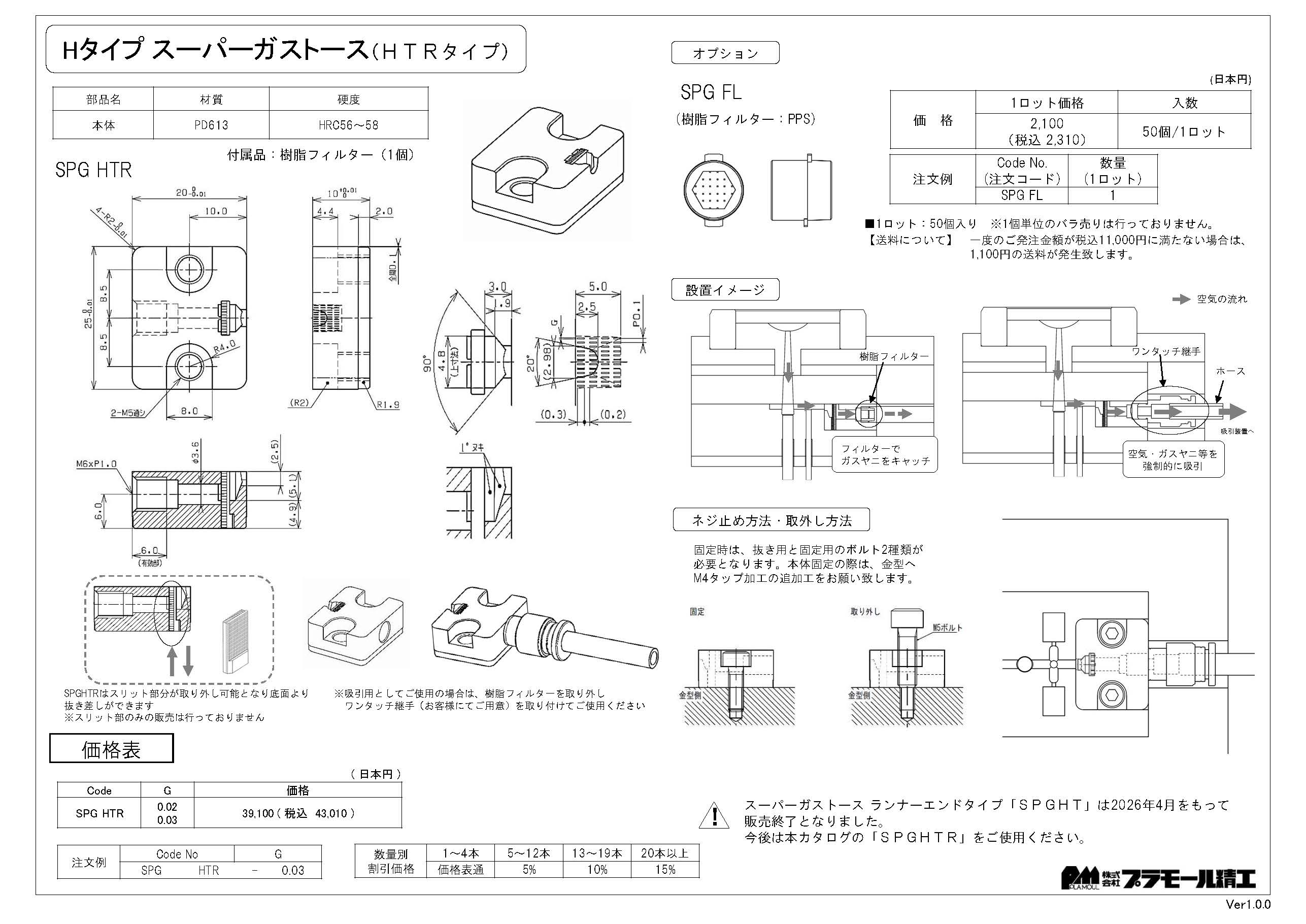

スーパーガストース HGタイプ(小型ランナーエンドタイプ)スリット幅0.02~0.03mm

※画像クリックで詳細確認
※画像クリックで詳細確認

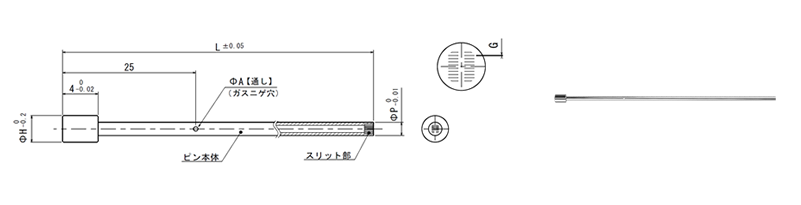

スーパーガストース SAタイプ(細径エジェクタピンタイプ)スリット幅0.02~0.03mm

※画像クリックで詳細確認
※画像クリックで詳細確認

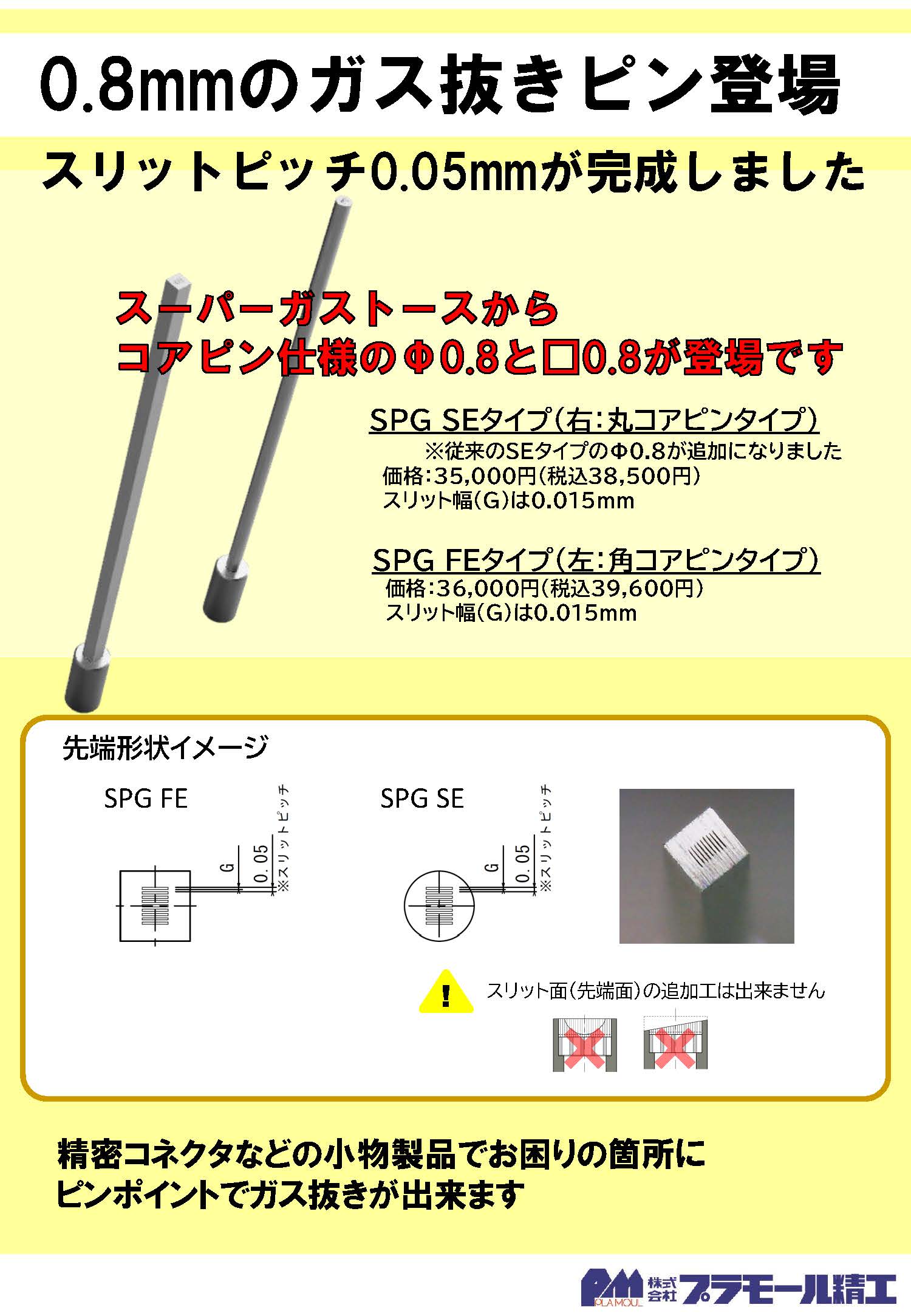

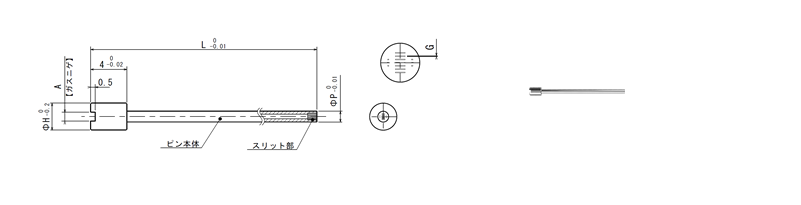

スーパーガストース SEタイプ(細径タイプコアピンタイプ)スリット幅0.015、0.02~0.03mm

※画像クリックで詳細確認
※画像クリックで詳細確認
※画像クリックで詳細確認

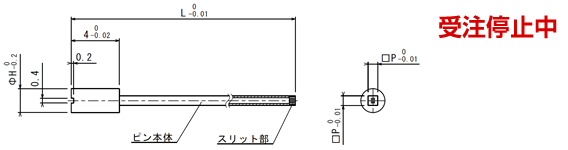

スーパーガストースFEタイプ (角コアピンタイプ)スリット幅0.015mm

※画像クリックで詳細確認
※画像クリックで詳細確認

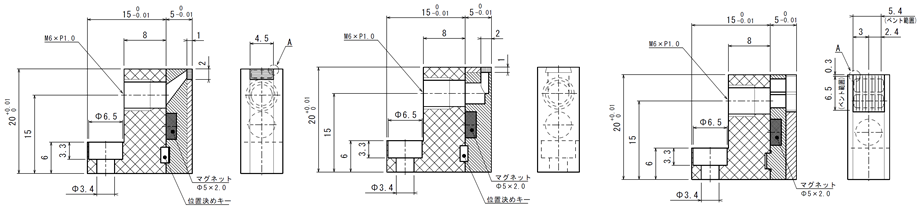

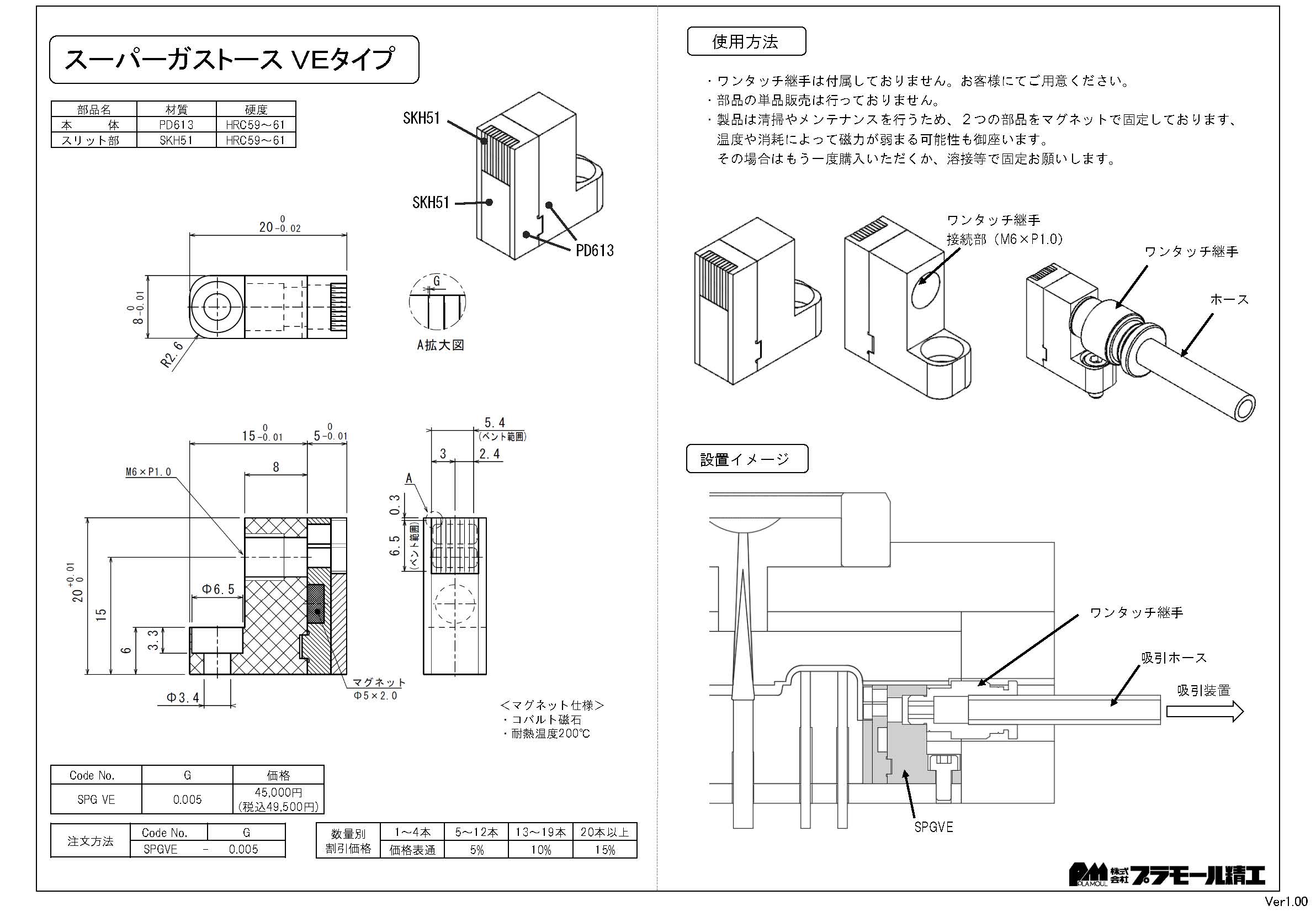

スーパーガストースVB、VD、VEタイプ (吸引入子タイプ)スリット幅0.005、0.015mm

※画像クリックで詳細確認
※画像クリックで詳細確認
※画像クリックで詳細確認
※画像クリックで詳細確認

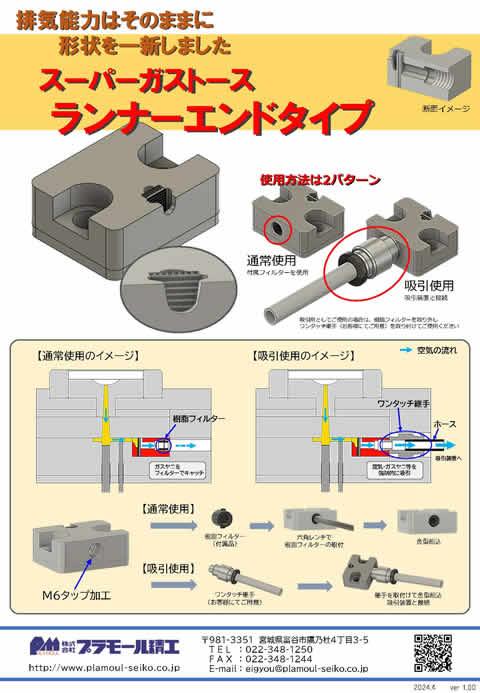

スーパーガストースHE、HEVタイプ(ランナーエンドタイプ) スリット幅0.02~0.03mm

※画像クリックで詳細確認
※画像クリックで詳細確認
※画像クリックで詳細確認
準備中
準備中

その他のよくある質問

商品の価格はどうやって調べればいいですか?
ホームページ上の各商品名をクリックすると、各タイプごとに価格表が明示されています。
どこで購入購入できますか?
直販を行っています。正式な代理店制度は行っておりません。 取引口座が無いと発注出来ない場合は、現在お取引頂いている業者経由でも受注致します。
代金の支払方法はどうなりますか?
社内規定が有りますのでご連絡願います。
価格は安くなりませんか?
本数に応じた割引率を明示してあります。どちらのお客様にも値引きをせず納入しています。
全く効果が無かった場合は、返金可能ですか?
ラジエタースプルー以外は当社商品に明らかな瑕疵があった場合のみ返金対象となります。
規定された精度が満足されていない場合は返品可能ですか?
規定外の精度であれば、早急に製作し再納入いたします。
注文後のキャンセルはできますか?
注文当日のキャンセルは出来ます。翌日以降は(50%~)有償になります。 製作途中の商品は発送出来ません。全て完成品でお届けします。キャンセル規定.pdf
海外取引は可能ですか?
海外取引は可能です。税金の問題など色々と手続きが必要なのでお気軽にご相談ください。
海外に直送できますか?
現在も直送は行っております。相手国によっては輸出が困難な場合があるので調査が必要です。 ご連絡頂ければ対応いたします。
